Nieuwbouwwoning met een cameramast in de tuin, bekabeld voordat de afbouw begon

In een nieuwbouwwoning legden wij acht camera’s, een alarm en een compleet netwerk aan. Twee van de camera’s staan op een mast in de tuin en kijken terug naar het huis. Alle kabels lagen er voordat stucwerk, vloeren en bestrating kwamen.

Soort pand

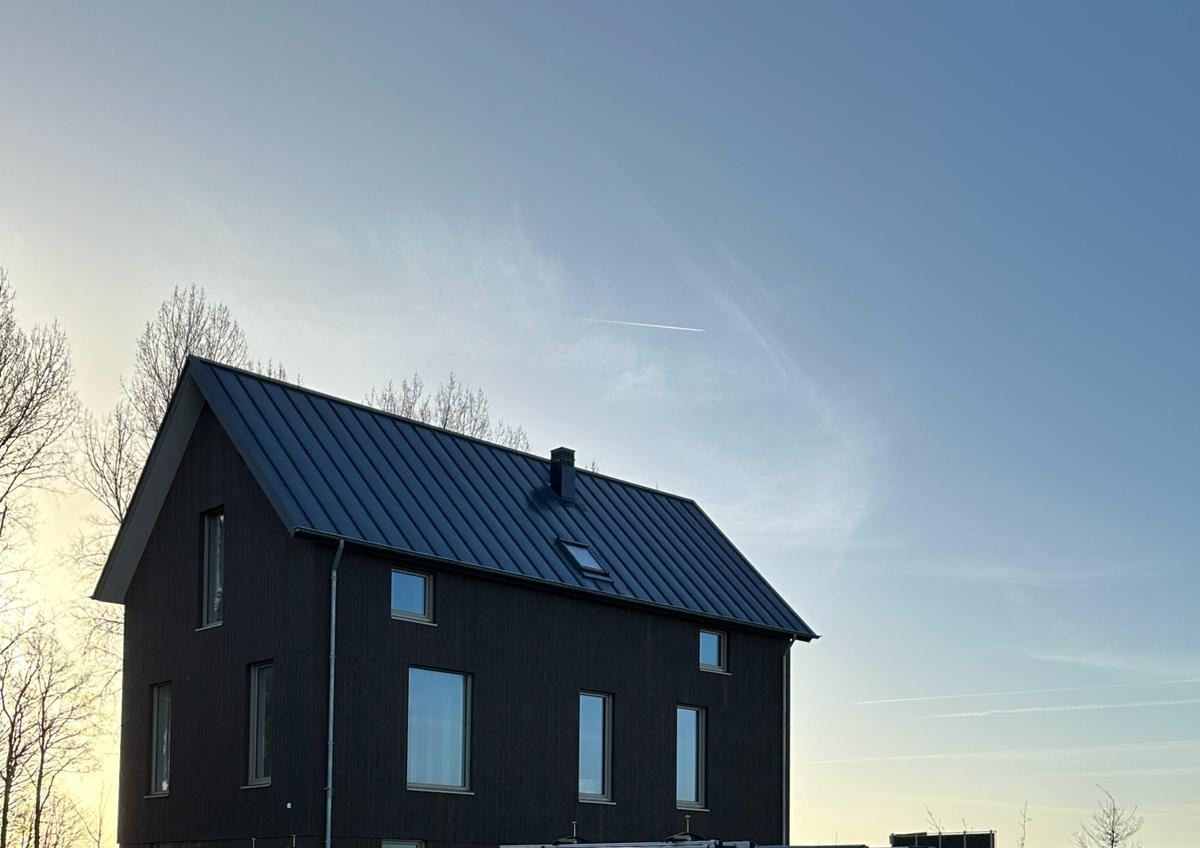

Vrijstaande nieuwbouwwoning met tuin

Wat er hangt

Acht camera’s van Dahua (zes aan het huis, twee op een mast), een Ajax-alarm en een UniFi-netwerk

Bijzonder

Kabel en stroom naar de mast in één sleuf, gelegd toen de tuin nog zand was

Jaar

2024

Wat er speelde

De bewoners wilden alles in één keer goed. Camera’s rondom, een alarm, wifi in elke kamer en slimme verlichting in de tuin. Maar het huis mocht er niet uitzien als een technische ruimte. Dat vraagt planning.

Bij nieuwbouw is er één korte periode waarin dat makkelijk gaat. De wanden staan nog open en de tuin is nog zand. Een kabel naar de achtergevel kost dan weinig werk. Een paar weken later betekent diezelfde kabel hakken, of een buis langs de muur.

Dus moest vooraf vaststaan waar elke camera, elk wifipunt en elke lamp kwam. Een plek die u in de ruwbouw vergeet, haalt u later niet meer netjes in.

Wat wij hebben gedaan

Op de dag dat de sleutel er was, gingen wij aan de slag. Hier en daar frezen, op andere plekken een nieuwe doorvoer boren. Waar een kabel niet meer door de constructie kon, kwam een strakke koof. Zo verdwijnt de leiding uit het zicht.

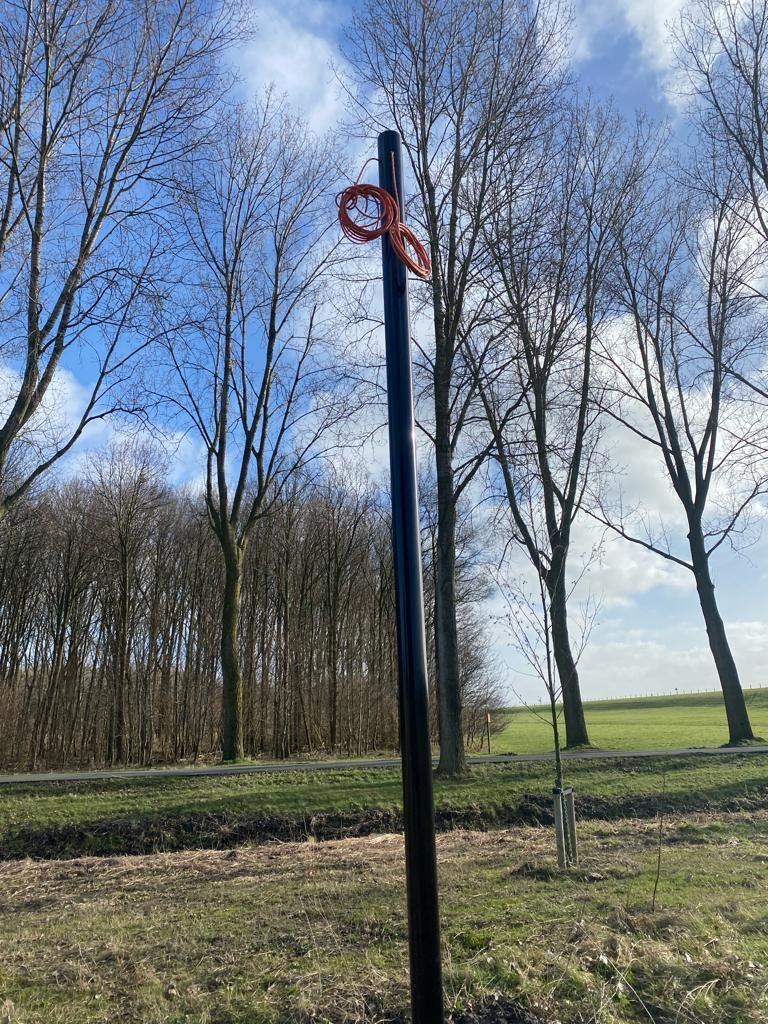

Zes camera’s hangen aan het huis. De andere twee staan op een eigen mast in de tuin. Hangt een camera aan de gevel, dan kijkt hij altijd van het huis af. Wat er vlak langs de muur gebeurt, ziet hij slecht. De mast kijkt juist terug naar het huis en vult dat gat.

Naar die mast loopt een kabel door de grond, in een beschermbuis. Die ging erin toen de tuin nog zand was. In dezelfde sleuf legden wij ook stroom voor de buitenverlichting. Zo hoefde de tuin maar één keer open.

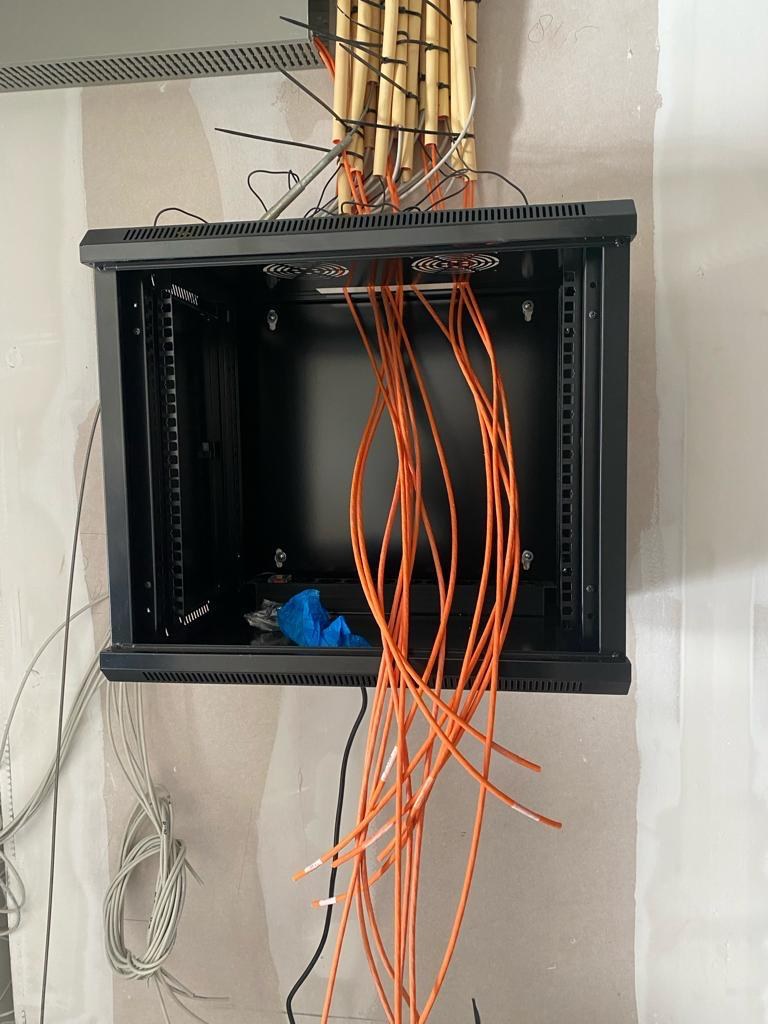

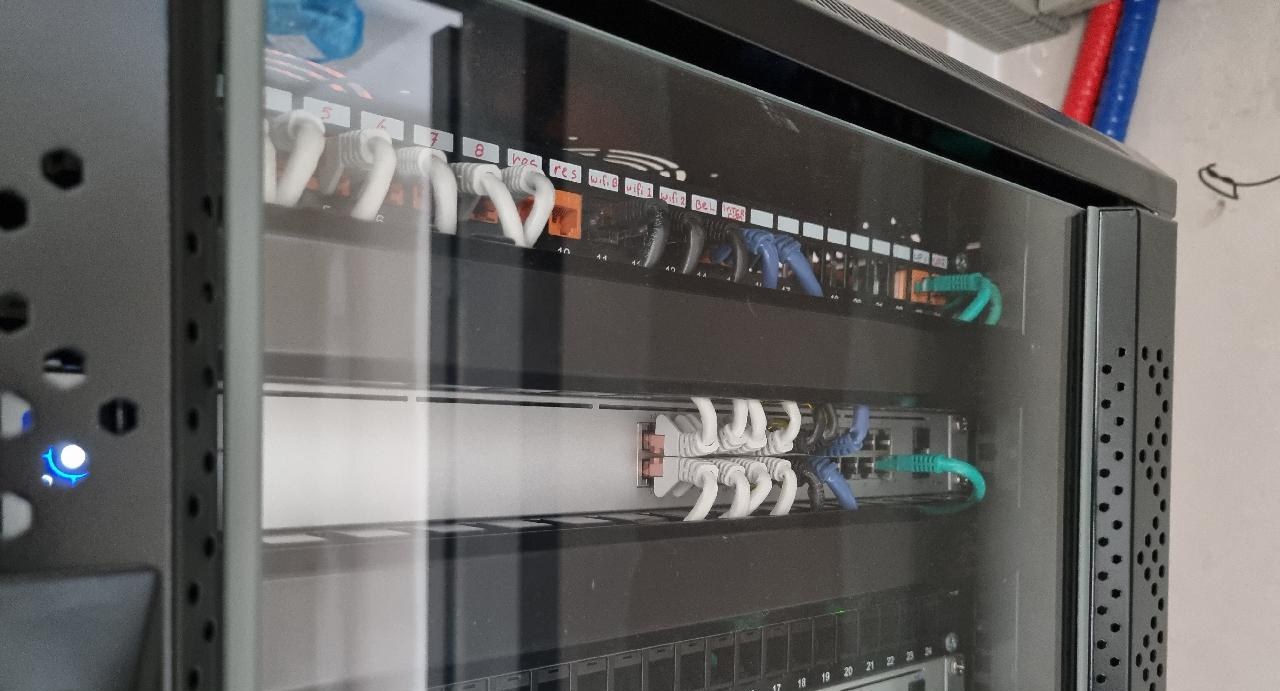

Alles komt samen in de technische ruimte. Daar staat een patchkast met UniFi-switches en een firewall, en daar komen ook de wifipunten op uit. Elke lijn zit op een patchpaneel, met de hand gelabeld. Over vijf jaar ziet een monteur nog meteen welke poort bij welke camera hoort.

• Acht camera’s van Dahua, in Nx Witness voor live kijken en terugzoeken
• Een Ajax-alarm met draadloze sensoren, te bedienen met de app
• Een UniFi-netwerk met switches, firewall en wifipunten
• Buitenverlichting met eigen stroom, geschakeld via een Homey Pro

De camera’s en de wifipunten hangen allemaal aan een kabel. Alleen de alarmsensoren werken draadloos. Daar is dat juist handig. Een sensor hoort te hangen waar hij moet zitten, niet waar toevallig een kabel uitkomt.

Waar de grens van een netwerkkabel ligt

Een camera op een losse mast is een rekensom. Een netwerkkabel mag van switch tot camera niet langer zijn dan ongeveer honderd meter. Daarboven zakt de snelheid, en vooral het vermogen. Dat merkt u ‘s nachts, als de infraroodlampen aangaan en er net te weinig stroom aankomt.

Bij deze mast paste het ruim. Wel moest de kabel in een rechte lijn door de sleuf, zonder omweg. Daarom rekenden wij de lengte uit voordat er gegraven werd. Dat klopte.

Komt u verder dan honderd meter, dan kan het nog steeds. Alleen niet met één koperen kabel. Dan zetten wij er een switch tussen of leggen we glasvezel. Bij een gewoon woonperceel is dat zelden nodig. Op een groot erf, zoals die rond Laren en Blaricum vaak voorkomen, kan het wel spelen.

En belt u pas als alles af is? Dan lukt het meestal ook, maar soms alleen met een nette buis langs de gevel. Dat zeggen wij dan vooraf.

Vragen over dit project

Waarom staan er camera’s op een mast in de tuin?

Vanaf de gevel kijkt een camera altijd naar buiten. Een mast kijkt terug en ziet wat er vlak langs de muur gebeurt. Voorwaarde is een kabel onder de grond, binnen de honderd meter.

Wanneer kan ik u het beste bellen bij nieuwbouw?

Zodra er een bouwtekening ligt, en uiterlijk in de ruwbouw. Dan kiezen we nog vrij waar de kabels lopen. Na het stucwerk wordt het frezen en herstellen.

Heb ik naast camera’s ook een alarm nodig?

Bij dit huis werd het allebei. Het alarm grijpt in op het moment zelf en maakt lawaai. De camera’s laten achteraf zien wat er precies gebeurde.
